Produktbeschreibung
Produkt-Merkmale
Einzelne +3.3V Stromversorgung der Duplex-der LC-Steckhü Lse optischen Schnittstelle
Die Hot-pluggable QSFP28 MSA Formularfaktor 4x25G elektrische serielle Schnittstelle, die mit Kupplung gefä Llig ist Wechselstrom-4x28G (CEI-28G-VSR) von CML signalisiert
Ü Bermittler: Abgekü Hltes 4x25Gb/s Verdrahtungshandbuch EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm) LAN-
Empfä Nger: 4x25Gb/s Schwachstromableitung PIN-ROSA (maximal: 6W) Aufgebaut in der digitalen Diagnosefunktion
Betriebsgehä Usetemperaturreichweite: 0º C bis 70º C Gefä Llig mit 100GBASE-LR4
I2C Kommunikationsschnittstelle
Anwendungen
100GBASE-LR4
Infiniband QDR und DDR schä Lt Anschlü Sse des Datacom 100G zusammen
Standards
Gefä Llig mit IEEE 802.3ba
Gefä Llig mit QSFP28 MSA den Befestigungsteilbedingungen gefä Llig mit RoHS
Funktionsbeschreibung
Der 100G QSFP28 LR4 optische Lautsprecherempfä Nger integriert ü Bertragen und empfä Ngt Pfad auf eine Baugruppe. Auf der Sendeseite werden vier Wege der Seriendatenströ Me an vier Laser-Fahrer wieder hergestellt, zeitlich neu festgelegt und weitergegeben, die vier Elektrischabsorption modulierte Laser (EMLs) mit 1296, 1300, 1305 und 1309 nm-Mittelwellenlä Ngen steuern. Optischen Signale werden dann in eine single-mode Faser durch einen industriekompatiblen LC-Verbinder geschalten. Auf der empfangenseite werden vier Wege der optischen Datenströ Me optisch durch einen integrierten optischen Demultiplexer demultiplexiert. Jeder Datendampf wird durch einen PIN-Fotodetektor und einen transimpedance Verstä Rker wieder hergestellt, zeitlich neu festgelegt und weitergegeben an einen Ausgabefahrer. Diese Baugruppe kennzeichnet eine hot-pluggable elektrische Schnittstelle, einen Schwachstromverbrauch und eine 2-drahtige serielle Schnittstelle

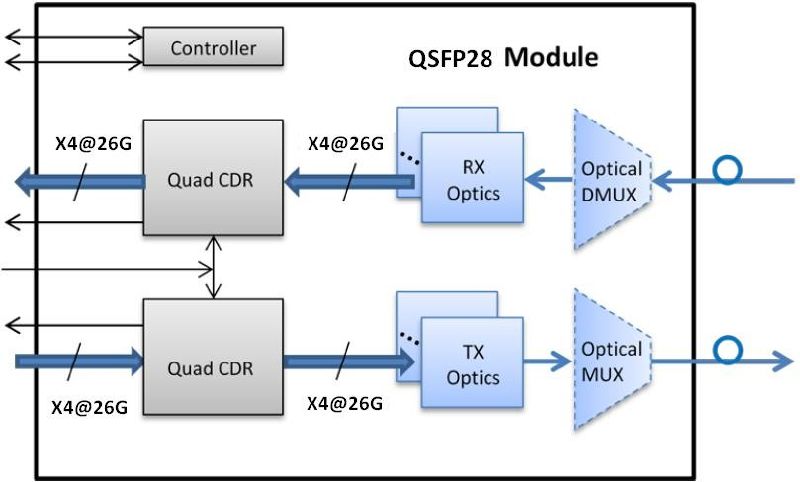

Funktionsdiagramm
Grenzdaten
Anmerkung: Druck mehr als notwendig die maximalen absoluten Bewertungen kann permanenten Schaden des Lautsprecherempfä Ngers verursachen
Elektrische Eigenschaften (TOP=0~70º C, Vcc=3.14~3.47V)
(Wenn nicht anders vermerkt geprü Ft unter empfohlenen Betriebsbedingungen, )
Optische Eigenschaften (TOP=0~70º C, Vcc=3.14~3.47V)
(Wenn nicht anders vermerkt geprü Ft unter empfohlenen Betriebsbedingungen, )
| Parameter | Symbol | Min. | Maximum | Gerä T | Anmerkung |
| Zubehö R-Spannung | Vcc | - 0.5 | 3.6 | V | |
| Speichertemperatur | TS | - 40 | 85 | ° C | |
| Relative Luftfeuchtigkeit | RH | 0 | 85 | % | |
| Rx Schaden-Schwellwert, pro Weg | PRdmg | 5.5 | dBm |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Min. | Typ | Maximum | Gerä T | Anmerkung |
| Datenrate | Dr | 103.1 | Gb/s | |||
| Zubehö R-Spannung | Vcc | 3.14 | 3.3 | 3.47 | V | |
| Zubehö R-Bargeld | Icc | 1.8 | A | |||
| BetriebsfallTemp. | Tc | 0 | 70 | ° C |
Elektrische Eigenschaften (TOP=0~70º C, Vcc=3.14~3.47V)
(Wenn nicht anders vermerkt geprü Ft unter empfohlenen Betriebsbedingungen, )
| Parameter | Symbol | Minute | Typ | Maximal | Gerä T | Anmerkungen |
| Ü Bermittler | ||||||
| Signalisierenkinetik pro Weg | DRPL | ± 25.78125 100 PPMs | Gb/s | |||
| Rü Ckflussdä Mpfung des differenzialen Input (Minute) | RLd (f) | 9.5 - 0.37f, 0.01≤ f< 8 4.75 - 7.4log10 (f/14), 8 ≤ f< 19 | DB | |||
| Differenzial zu gelä Ufiger Modus eingegebener Rü Ckflussdä Mpfung (Minute) | RLdc (f) | 22-20 (f/25.78), 0.01≤ f< 12.89 15-6 (f/25.78), 12.89≤ f< 19 | DB | |||
| Differenziale Endpunktnichtü Bereinstimmung | Tm | 10 | % | |||
| Augenbreite | Ew | 0.46 | UI | |||
| Angewandter sinusfö Rmiger Bammel PKpK | Ppj | Pro IEEE 802.3bm | ||||
| Augenhö He | Eh | 95 | Millivolt | |||
| Gleichstrom-Gleichtaktunterdrü Ckung | DCv | - 350 | 2850 | Millivolt | ||
| Empfä Nger | ||||||
| Signalisierenkinetik pro Weg | DRPL | ± 25.78125 100 PPMs | Gb/s | |||
| Differenziales Datenausgabeschwingen | Vout, pp. | 400 | 800 | Millivolt | ||
| Augenbreite | Ew | 0.57 | UI | |||
| Vertikales Augenschliessen | 5.5 | DB | ||||
| Rü Ckflussdä Mpfung des Differenzausgangs (Minute) | RLd (f) | 9.5 - 0.37f, 0.01≤ f< 8 4.75 - 7.4log10 (f/14), 8 ≤ f< 19 | DB | |||
| Common differenziales Modus conver- sion Rü Ckflussdä Mpfung (Minute) | RLdc (f) | 22-20 (f/25.78), 0.01≤ f< 12.89 15-6 (f/25.78), 12.89≤ f< 19 | DB | |||
| Differenziale Endpunktnichtü Bereinstimmung | Tm | 10 | % | |||
| Ü Bergangszeit, 20% bis 80% | Tr, Tf | 12 | ps | |||
Anmerkungen:
1.20%~80%Optische Eigenschaften (TOP=0~70º C, Vcc=3.14~3.47V)
(Wenn nicht anders vermerkt geprü Ft unter empfohlenen Betriebsbedingungen, )
| Ü Bermittler | ||||||
| Signalisierenkinetik, jeder Weg | Gb/s | 25.78125 ± 100 PPMs | 1 | |||
Vier Weg-Wellenlä Ngenbereich | λ 1 | nm | 1294.53 | 1295.56 | 1296.59 | |
| λ 2 | 1299.02 | 1300.05 | 1301.09 | |||
| λ 3 | 1303.54 | 1304.58 | 1305.63 | |||
| λ 4 | 1308.09 | 1309.14 | 1310.19 | |||
| Gesamtprodukteinfü Hrungsenergie | Schellfisch | dBm | 10.5 | |||
| Durchschnittliche Produkteinfü Hrungsenergie, jeder Weg | Pavg | dBm | - 4.5 | 4.5 | 2.7 | |
| Optische Modulationsamplitude, jeder Weg (OMA) | OMA | dBm | - 1.3 | 4.5 | ||
| Lö Schungverhä Ltnis | ER | DB | 4 | |||
| Seite-Modus Ausgleichverhä Ltnis | SMSR | DB | 30 | |||
| Durchschnittliche Produkteinfü Hrungsenergie WEG von des Ü Bermittlers, pro Weg | PWEG VON | dBm | - 30 | |||
| Optische Rü Ckfluß Dä Mpfungstoleranz | DB | 20 | ||||
| Ü Bermittlerreflexion | DB | - 12 | ||||
| Ü Bermittleraugenschablone {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 3 | ||||
| Empfä Nger | ||||||
| Kinetik fü R jeden Weg empfangen | Gb/s | 25.78125 ± 100 PPMs | 4 | |||
Vier Weg-Wellenlä Ngenbereich | λ 1 | nm | 1294.53 | 1295.56 | 1296.59 | |
| λ 2 | 1299.02 | 1300.05 | 1301.09 | |||
| λ 3 | 1303.54 | 1304.58 | 1305.63 | |||
| λ 4 | 1308.09 | 1309.14 | 1310.19 | |||
| Ü Berlastung eingegebene optische Energie | Pmax | dBm | 5.5 | |||
| Durchschnitt empfangen Energie fü R jeden Weg | Pin | dBm | - 10.6 | 4.5 | 5.7 | |
| Empfä Nger-Empfindlichkeit (OMA) pro Weg | Psens1 | dBm | - 10.6 | |||
| Betonte Empfindlichkeit (OMA) pro Weg | Psens2 | dBm | - 6.8 | 6 | ||
| Rü Ckflussdä Mpfung | RL | DB | - 26 | |||
| Elektrische obere Grenzfrequenz 3dB des Empfä Ngers, pro Weg | Gigahertz | 31 | ||||
| Los De-Erklä Ren | Palladium | dBm | - 11.6 | |||
| Los erklä Ren | PA | dBm | - 23.6 | |||
| Verlust-Hysterese | Palladium-PA | dBm | 2 | |||
Anmerkungen:
- Ü Bermittler besteht aus 4 Lasern, die an 25.78Gb/s funktionieren jedes
- Minimalwert ist informativ
- Hitverhä Ltnis 5x10- 5.
- Empfä Nger besteht aus 4 Fotodetektoren, die an 25.78Gb/s funktionieren jedes
- Minimum Wert ist informativ, Gleichgestellte Minute TxOMA mit endlos ER und maximal Kanal Einfü Gung Verlust
- SRS ist gemessen mit vertikal Auge Schliessen Strafe von 1.8 DB maximal, J2 von 0.30 UI, und J9 von 0.47 UI.
- Energie Wert und Energie Genauigkeit sein mit alle Kanä Le auf.
Empfohlener Stromversorgungen-Filter
