Produktbeschreibung
100g 40CH 100G athermale Baugruppe AWG-Lehre16ch DWDM Mux
Merkmale:
1) niedriger Einfügung-Verlust
2) hohe Lokalisierung
3) niedrige PDL
4) Kompaktbauweise
5) gute channel-to-channel Gleichförmigkeit
6) breite Betriebswellenlänge: Von 1260nm zu 1620nm
7) breite Betriebstemperatur: Von -40°C zu 85°C
8) hohe Zuverlässigkeit und Stabilität
Anwendungen:
1) DWDM System
2) PON Netze
3) CATV Links
Befolgung:
1) Telcordia GR-1209-CORE-2001
2) Telcordia GR-1221-CORE-1999
3) ITU-T G.694.1
4) RoHS
Bedingungen
1×N DWDM Mux/Demux Baugruppe
Leistungs-Bedingungen:
| Parameter | ||||||||||
| Kanal-Platz (Gigahertz) | 100 | 200 | ||||||||
| Kanalnummer | 1*4 | 1*8 | 1*40 | 1*4 | 1*8 | 1*40 | ||||
| Mittelwellenlänge (nm) | IFU-Rasterfeld | |||||||||
| Mittelwellenlänge-Genauigkeit (nm) | ± 0.05 | ± 0.1 | ||||||||
| Kanaldurchlassbereich (@-0.5dB) (nm) | 0.22 | 0.5 | ||||||||
| Faser-Typ | SMF-28e mit 900um lösen das Gefäß oder Abnehmer, die spezifiziert werden | |||||||||
| IL (DB) | 1.8 | 3.0 | 4.0 | 1.7 | 2.9 | 3.8 | ||||
| Durchlassbereich-Kräuselung (DB) | 0.35 | 0.4 | 0.5 | 0.35 | 0.4 | 0.5 | ||||
| Lokalisierung (DB) | Nebenkanal | 25 | 28 | |||||||
| Non-Adjacent Kanal | 40 | |||||||||
| PDL (DB) | 0.2 | |||||||||
| PMD (ps) | 0.1 | |||||||||
| RL (DB) | 45 | |||||||||
| Richtdämpfung (dB) | 50 | |||||||||
| Maximale optische Energie (mw) | 300 | |||||||||
| Betriebstemperatur (°C) | - 20~75 | |||||||||
| Speichertemperatur (°C) | - 40~85 | |||||||||
| KASTEN Paket (mm) | 100*80*10 oder 140*115*18 | |||||||||

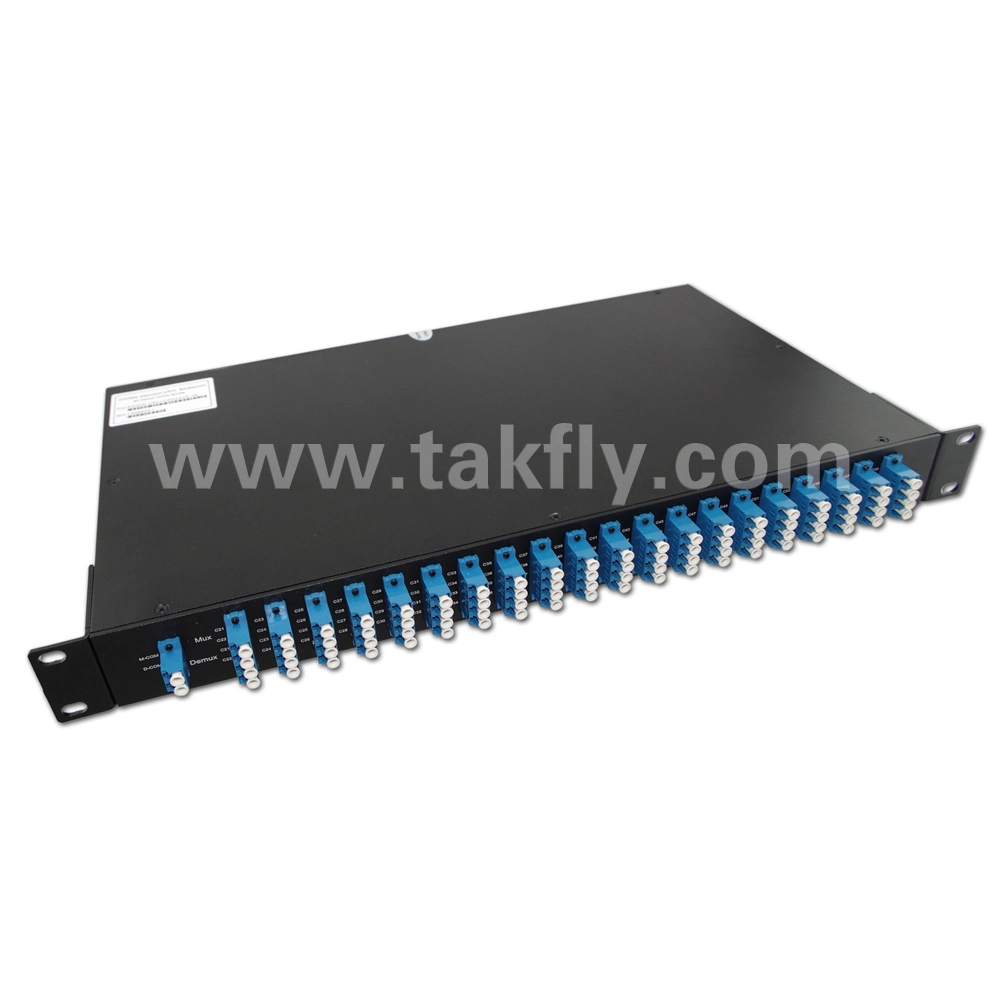

| LGX Paket | 1U, 2U | |||||||||

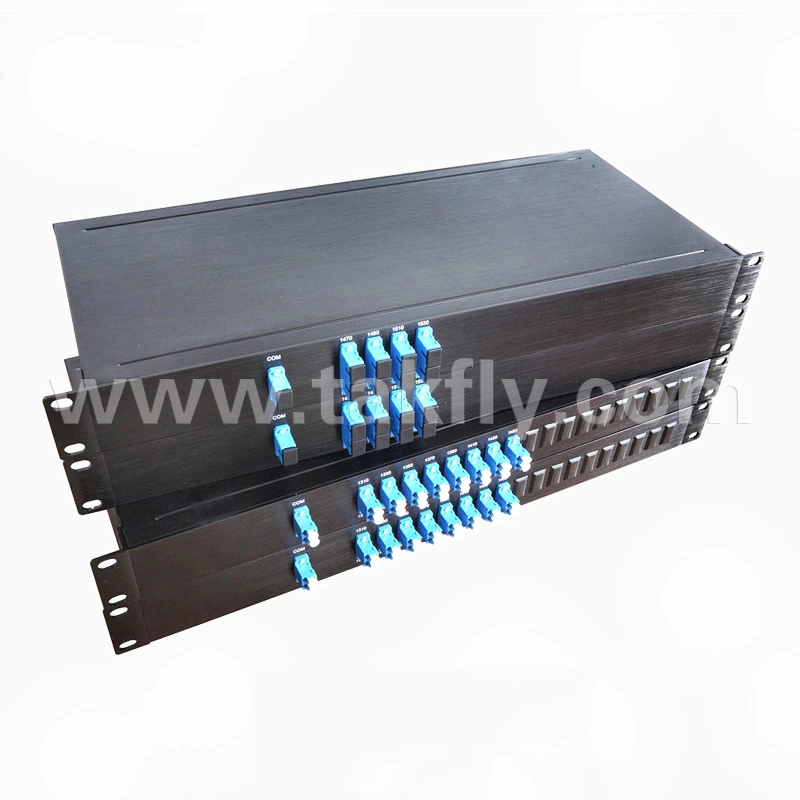

| '' Paket Montierung der Zahnstange 19 | 1U | |||||||||
